TQ1-63雙電源開關外形及安裝尺寸
概述
自動轉換雙電源開關是自動轉換裝置，適用于交流50Hz,額定工作電壓至AC400V，額定工作電流至1600A的三相四線（也可用與一相一線）的雙路供電電網 中，自動將一個或者幾個負載電路從一個電源接至另外一個電源，以保證負載電路的正常供電，雙電源開關適用于工業、商業、高層和居民住等較為重要的場所。本 產品負荷IEC 60974-3 GB14048.3 標準。技術參數
1.開關控制器的工作電壓為AC220V
2.開關機械壽命為（N=R=N循環）為5000次
3.的小轉接動作時間為1.5~4s
4.開關具有失壓、欠壓、斷相保護及延時、切換技能。
功能作用
雙電源自動轉換開關TQ1-63適用于交流50Hz，額定工作電壓交流400V額定工作電流自6A至63A的雙電源供電系統。雙電源自動轉換開關TQ1-63具有過載、短路等保護功能。當電源出現故障時，雙電源自動轉換開關TQ1-63能自動完成常用電源到備用電源的轉換。雙電源自動轉換開關TQ1-63系列產品廣泛應用于醫院、銀行、軍事設施、高層建筑等場所，以保證該場所的持續供電。
雙電源自動轉換開關TQ1-63規格：
雙電源自動轉換開關TQ1-63/16A
雙電源自動轉換開關TQ1-63/16A
雙電源自動轉換開關TQ1-63/20A
雙電源自動轉換開關TQ1-63/25A
雙電源自動轉換開關TQ1-63/32A
雙電源自動轉換開關TQ1-63/40A
雙電源自動轉換開關TQ1-63/50A
雙電源自動轉換開關TQ1-63/63A
TQ1雙電源自動轉換開關極數：2極、3極、4極

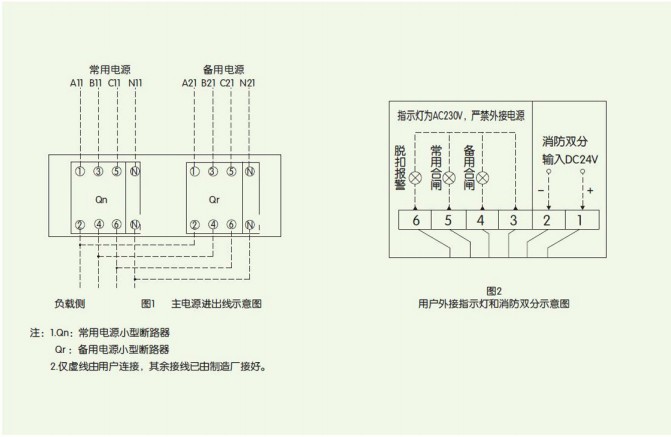

外部接線圖
注意事項：
1.兩臺小型斷路器輸入端子的相序必須一致，兩路電源的N線不能接錯。
2.保護接地應可靠，以確保使用安全。
3.負荷電路正常檢修或故障檢修必須關閉自動控制功能
4.進行絕緣測試時，需先將控制回路從主回路中斷開。
1.兩臺小型斷路器輸入端子的相序必須一致，兩路電源的N線不能接錯。
2.保護接地應可靠，以確保使用安全。
3.負荷電路正常檢修或故障檢修必須關閉自動控制功能
4.進行絕緣測試時，需先將控制回路從主回路中斷開。

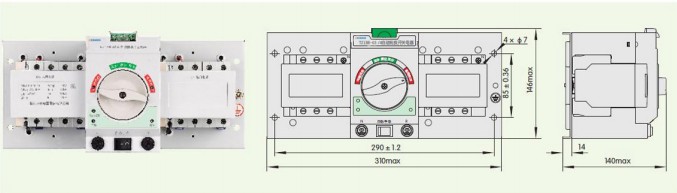

外形及安裝尺寸
| 尺寸 | |||||
| 序號 | L 3P/4P | L1 3P/4P | W | W1 | H L/W/H |
| TQ1-100 | 370/400 | 340/370 | 220 | 150 | 127/165 |
| TQ1-225 | 400/430 | 370/400 | 265 | 150 | 165 |
| TQ1-400 | 660/720 | 615/680 | 345 | 260 | 180 |
| TQ1-630 | 660/720 | 615/680 | 455 | 260 | 180 |
