H系列刀開關(guān)外形及安裝尺寸

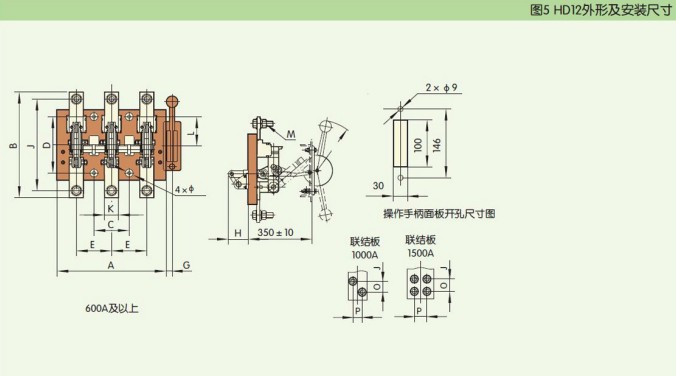

HD12外形及安裝尺寸圖
1、400A及以下

2、600A及以上

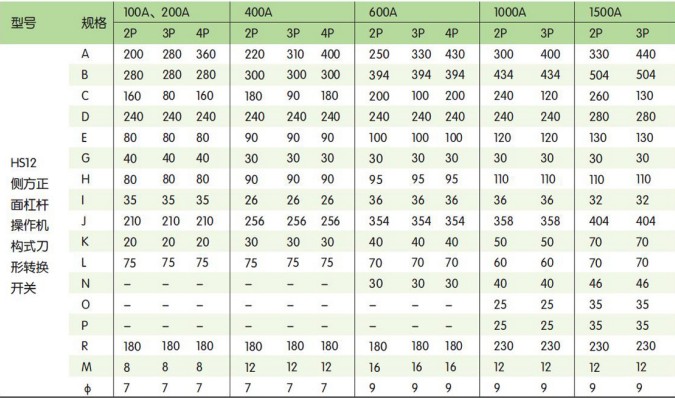

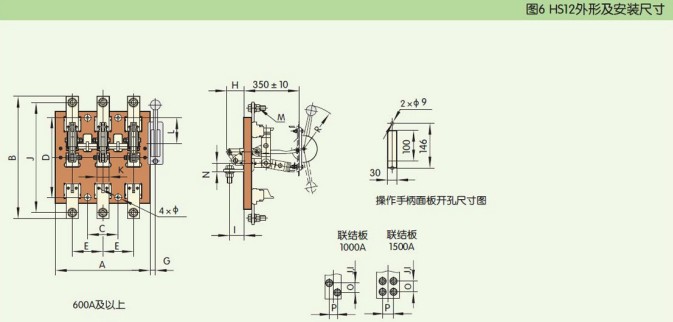

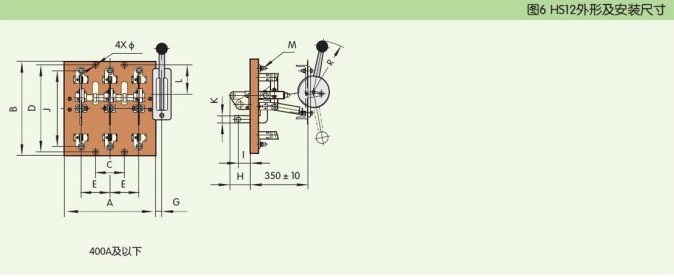

HS12外形及安裝尺寸
1、400A及以下

2、600A及以上

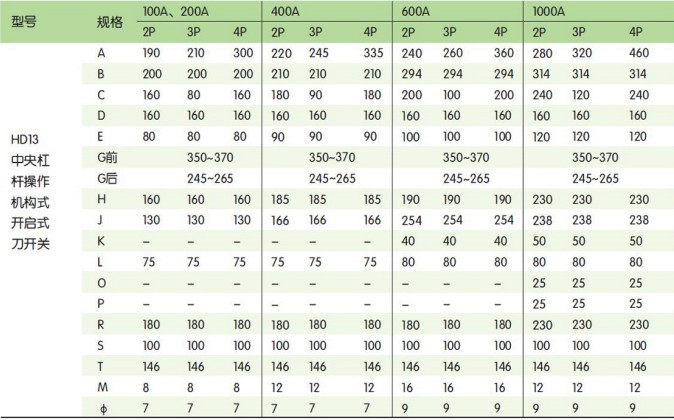

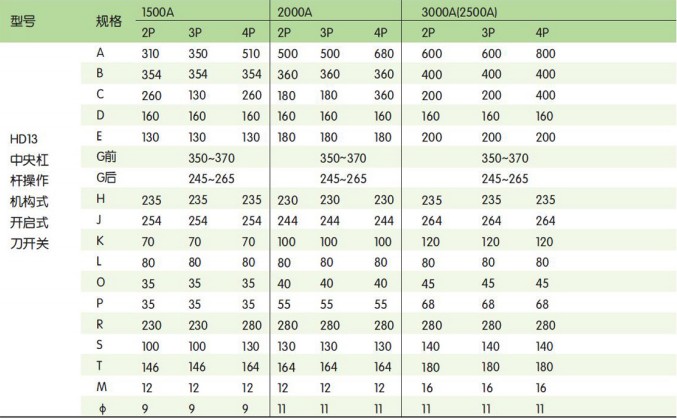

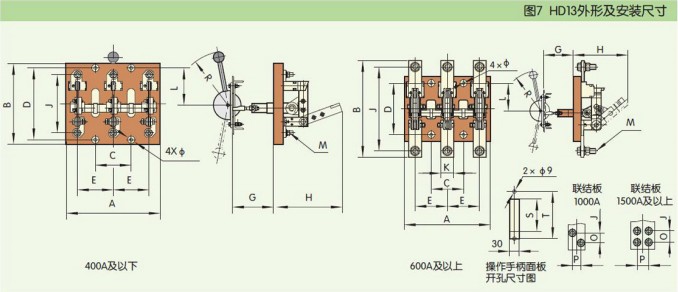

HD13外形及安裝尺寸



注:G前:為板前操作安裝距離 G后:板后操作安裝距離

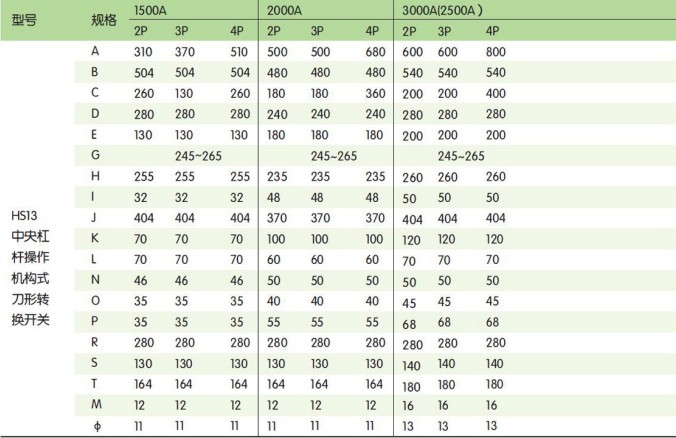

HS13外形及安裝尺寸

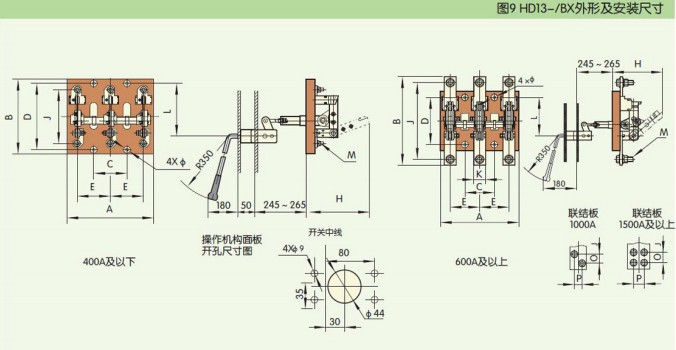

HD13-/BX外形及安裝尺寸

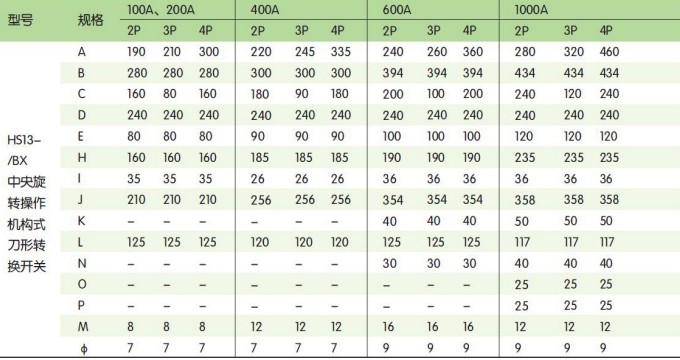

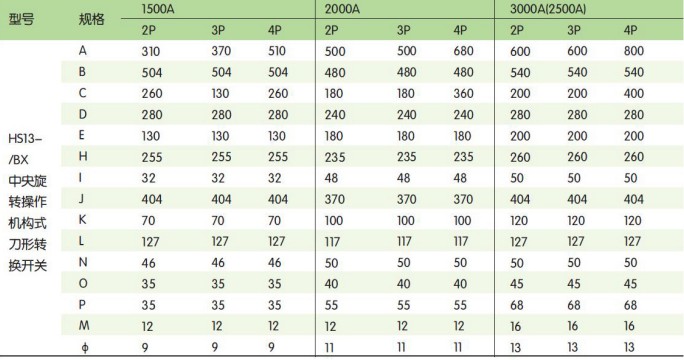

HS13-/BX外形及安裝尺寸



HD14外形及安裝尺寸


HS14外形及安裝尺寸


1、400A及以下

2、600A及以上


HS12外形及安裝尺寸
1、400A及以下

2、600A及以上


HD13外形及安裝尺寸



注:G前:為板前操作安裝距離 G后:板后操作安裝距離
HS13外形及安裝尺寸



HD13-/BX外形及安裝尺寸



HS13-/BX外形及安裝尺寸



HD14外形及安裝尺寸


HS14外形及安裝尺寸
