一、概述
    H系列開啟式刀開關及形轉換開關（以下簡稱開關）適用于交流50Hz、額定電壓至380V、直流至220V，額定電流至3000A的成套配電裝置中，作為不頻繁地手動接通和分斷交、直流電路或作隔離開關用。
1.  中央手柄式的開關主要用于動力站，不切斷帶有電流的電路，作為隔離開關之用。
2.  側方正面杠桿操作機構式開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。
3.  中央正面杠桿操作機構開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。
4.   側面操作手柄式開關，主要用于動力箱中。
5.   裝有滅弧室的開關可以切斷適當的電流負荷，其他系列刀開關只作隔離開關使用。
二、適用標準
     本產品符合IEC60947-3    GB14048.3標準

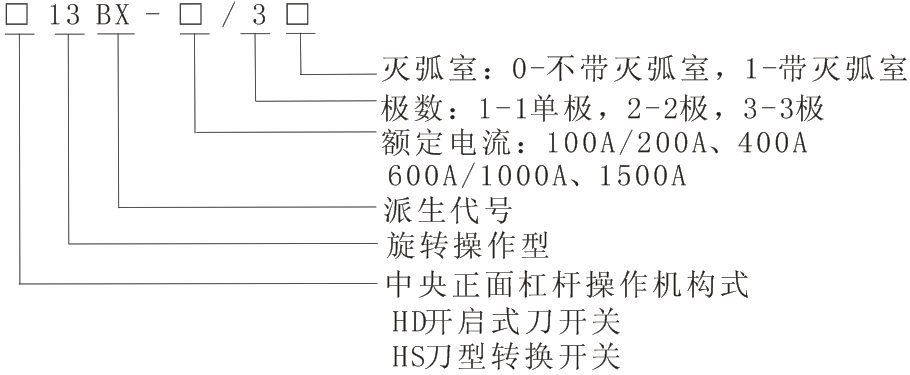

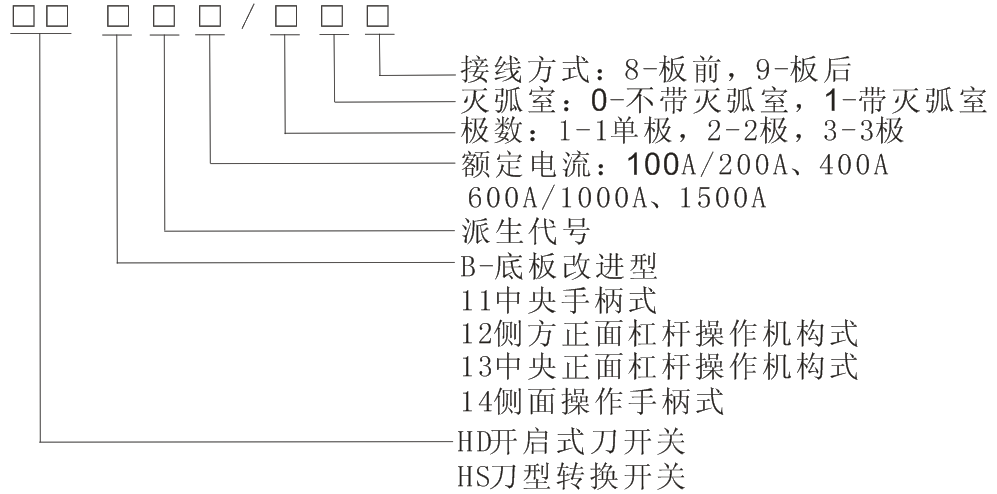

三、型號及含義



四、主要技術參數

名稱				參數
額定電流A				100	200	400	600（630）	1000	1500（1600）
能斷能力A	AC380V、cos=0.72-0.8			100	200	400	600	1000	1500
	DCT=0.01~0.011S		220V	100	200	400	600	1000	1500
			440V	50	100	200	300	500	750
機械壽命（次）				10000	10000	10000	5000	5000	5000
電壽命（次）				1000	1000	1000	500	500	500
Is短時耐電流KA				6	10	20	25	30	40
動穩(wěn)定電流峰值KA		杠桿操作方		20	30	40	50	60	80
		手柄式		15	20	30	40	50
操縱力N				35	35	35	35	45	45

五、安裝方式

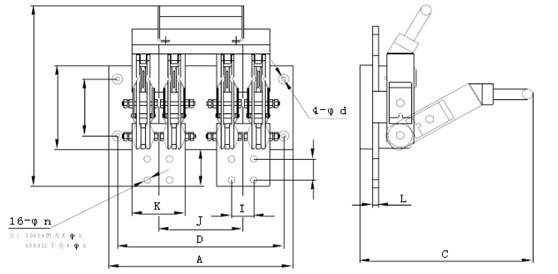

                               2極板前接線刀開關安裝示意圖

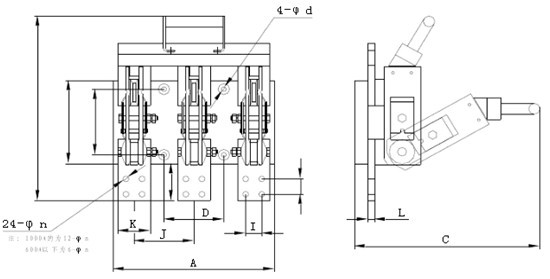

                                 3極板前接線刀開關安裝示意圖





                         2極板后接線刀開關安裝示意圖

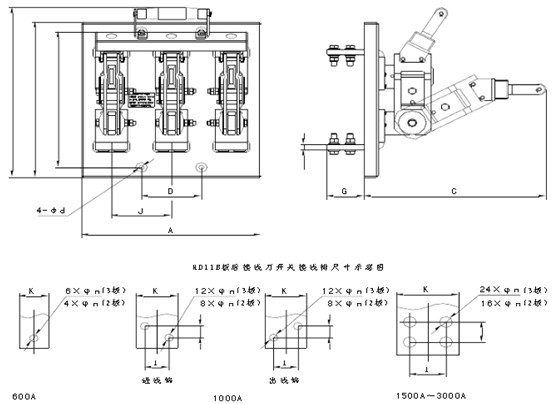

                            3極板后接線刀開關安裝示意圖
