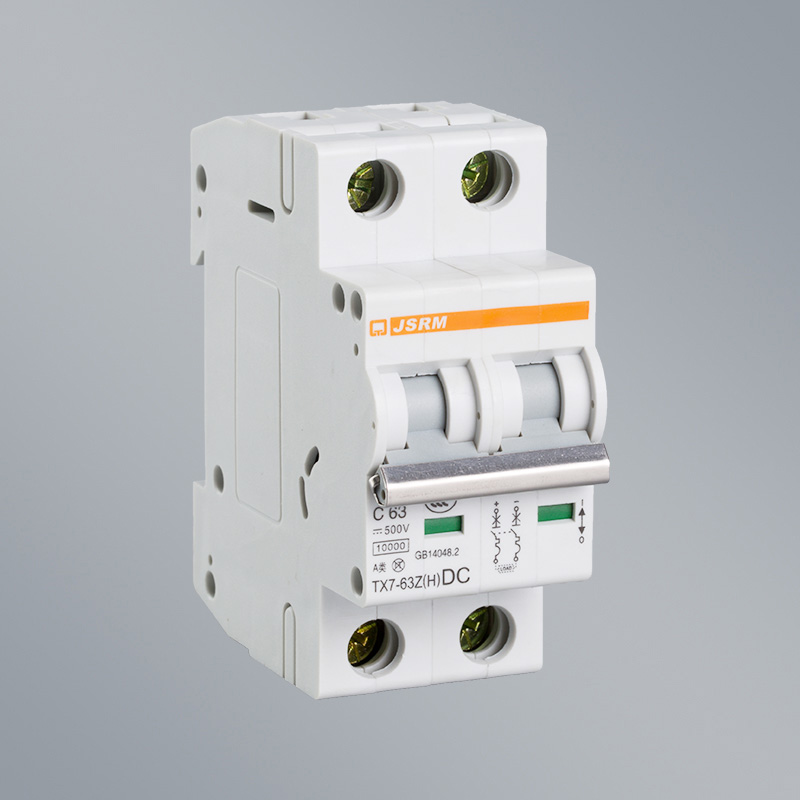

小型斷路器一般由塑殼外殼、過電流脫扣器、操作機構、觸頭以及滅弧設備等組成。采用了雙重接線功能，更方便快速地連接標準匯流排和軟導線。并且殼體與部分功能都采用的國外進口的高阻然、耐高溫、耐沖擊塑料壓制而成，所以里面所有的零部件都裝在了塑料底座里面，當線路發生過載和短路故障時，延時脫扣器和瞬時脫扣器便通過傳動桿頂開操作機構，從而帶動觸頭的快速分?jǐn)唷?a href="http://www.qingqingtianyuan.cn/products/xiaoxingduanluqi/" target="_blank">小型斷路器以其安裝軌道化、尺寸模數化、功能多樣化、造型藝術化、使用安全等特點而廣泛使用在工業、商業、高層建筑和民用住宅等領域里。

    小型斷路器一般選用原則
    小型斷路器的額定工作電壓≥線路額定電壓；小型斷路器額定電流≥線路計算負載電流；型斷路器的額定短路通斷能力≥線路中可能出現的最大短路電流；小型斷路器瞬時脫扣器整定電流≤0.8倍線路末端單相對地短路電流

    導線保護小型斷路器的選用
    長延時電流整定值≤線路負載電流；瞬時動作整定值≤（6-20）倍線路計算負載電流

    電動機保護小型斷路器的選用

    長延時電流整定值＝電動機額定電流；瞬時動作整定值＝（8-15）倍電動機額定電流（對保護鼠籠型電動機） ＝（3-6）倍電動機額定電流（對保護繞線型電動機）
