直流系統的新認識
一、研究背景
信息產業的蓬勃發展迎來了通訊電源、EPS、UPS等直流電源行業的大發展，基站、數據中心象雨后春筍般得出現在神州大地，為了保證直流電源的高精密度要 求，直流斷路器作為直流電源中各級饋電回路中的重要的操作和保護元器件的，對保護設備、限制事故范圍起著非常重要的作用。
二、應用范圍
直流系統廣泛應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶(如發電廠、變電站、配電站、箱變站、石化、鋼鐵、電氣化鐵路、房地產等)，為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源，它也同樣廣泛的應用于通信部門、計算機房、醫院、礦井、賓館，以及高層建筑的可靠應急電源，用途十分廣泛。
電源線、接線端子、直流斷路器、交流接觸器、防雷器、分流器、熔斷器、轉換開關、按鈕開關、指示燈以及電流、電壓表等等都是直流電源系統中為實現交流輸入、直流輸出、電壓顯示、電流顯示等功能所使用的器件。, V% X- |& B7 i' Z6 X! K4 b

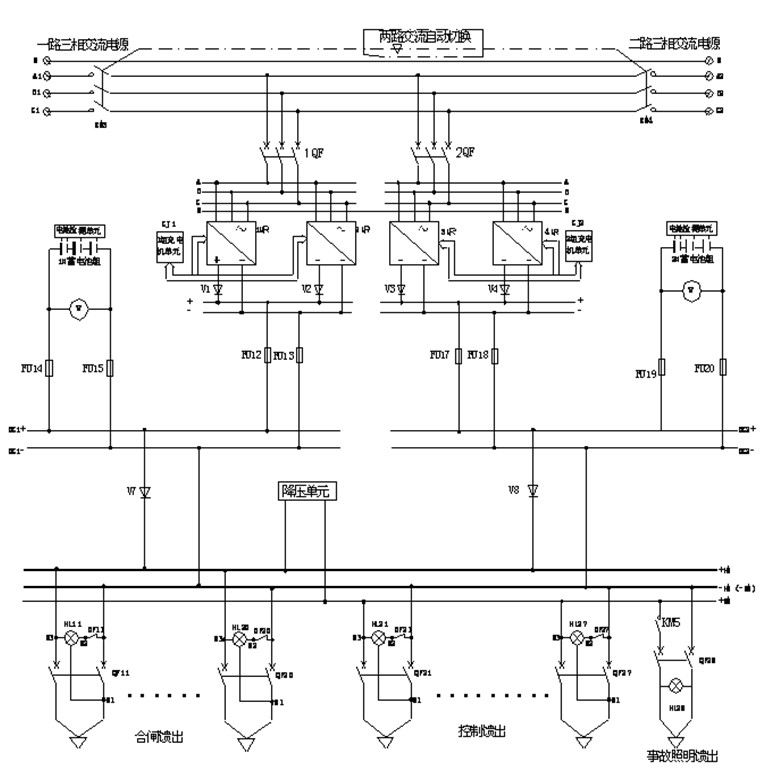

三、基本原理
四、直流系統的運行及注意事項：
（1） 正常運行時，直流充電柜上“I路交流”或“II路交流”紅燈亮，“工作”、“上行通訊”、“下行通訊”信號燈亮，運行人員巡視設備時應檢查液晶屏顯示數據與屏上表計指示是否相符。
（2）控制母線電壓應保持在198V—250V范圍內，合閘母線電壓應保持在200V—280V范圍內(我們站控制母線及合閘母線是一條母線,未分開)；當母線電壓過高或過低時，直流電源監控器會報警并顯示相關信息內容。
（3） 在兩段直流母線分段運行時，嚴禁將I、II段直流母線的環形負荷同時合上，因?yàn)榄h(huán)形負荷同時給上時，將造成I、II段母線通過負荷而并聯運行。正常運行時，I段母線上所接饋線開關均合上。
（4）直流充電柜充電模塊為風冷模塊，必須保持模塊的散熱風道通暢。注意風扇的進口和出口處不能堵物
五、直流接地故障的一般順序和方法：
1、分清接地故障的極性，分析故障發生的原因。
2、若站內二次回路有工作，或有設備檢修試驗，應立即停止。拉開其工作電源，看信號是否消除。
3、用分網法縮小查找范圍，將直流系統分成幾個不相聯系的部分。注意：不能使保護失去電源，操作電源盡量用蓄電池帶。
4、對于不太重要的直流負荷及不能轉移的分路，利用“瞬時停電”的方法，查該分路中所帶回路有無接地故障。
5、對于重要的直流負荷，用轉移負荷法，查該分路而帶回路有無接地故障。 查找直流系統接地故障，后隨時與調度聯系，并由二人及以上配合進行，其中一人操作，一人監護并監視表計指示及信號的變化。利用瞬時停電的方法選擇直流接地時，應按照下列順序進行：
① 斷開現場臨時工作電源；
② 斷合事故照明回路；
③ 斷合同信電源；
④ 斷合附屬設備；
⑤ 斷合充電回路；
⑥ 斷合合閘回路；
⑦ 斷合信號回路；
⑧ 斷合操作回路；
⑨ 斷合蓄電池回路；
在進行上述各項檢查選擇后仍未查出故障點，則應考慮同極性兩點接地。當發現接地在某一回路后，有環路的應先解環，再進一步采用取保險及拆端子的辦法，直至找到故障點并消除。
信息產業的蓬勃發展迎來了通訊電源、EPS、UPS等直流電源行業的大發展，基站、數據中心象雨后春筍般得出現在神州大地，為了保證直流電源的高精密度要 求，直流斷路器作為直流電源中各級饋電回路中的重要的操作和保護元器件的，對保護設備、限制事故范圍起著非常重要的作用。
二、應用范圍
直流系統廣泛應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶(如發電廠、變電站、配電站、箱變站、石化、鋼鐵、電氣化鐵路、房地產等)，為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源，它也同樣廣泛的應用于通信部門、計算機房、醫院、礦井、賓館，以及高層建筑的可靠應急電源，用途十分廣泛。
電源線、接線端子、直流斷路器、交流接觸器、防雷器、分流器、熔斷器、轉換開關、按鈕開關、指示燈以及電流、電壓表等等都是直流電源系統中為實現交流輸入、直流輸出、電壓顯示、電流顯示等功能所使用的器件。, V% X- |& B7 i' Z6 X! K4 b
三、基本原理
（1） 正常運行時，直流充電柜上“I路交流”或“II路交流”紅燈亮，“工作”、“上行通訊”、“下行通訊”信號燈亮，運行人員巡視設備時應檢查液晶屏顯示數據與屏上表計指示是否相符。
（2）控制母線電壓應保持在198V—250V范圍內，合閘母線電壓應保持在200V—280V范圍內(我們站控制母線及合閘母線是一條母線,未分開)；當母線電壓過高或過低時，直流電源監控器會報警并顯示相關信息內容。
（3） 在兩段直流母線分段運行時，嚴禁將I、II段直流母線的環形負荷同時合上，因?yàn)榄h(huán)形負荷同時給上時，將造成I、II段母線通過負荷而并聯運行。正常運行時，I段母線上所接饋線開關均合上。
（4）直流充電柜充電模塊為風冷模塊，必須保持模塊的散熱風道通暢。注意風扇的進口和出口處不能堵物
五、直流接地故障的一般順序和方法：
1、分清接地故障的極性，分析故障發生的原因。
2、若站內二次回路有工作，或有設備檢修試驗，應立即停止。拉開其工作電源，看信號是否消除。
3、用分網法縮小查找范圍，將直流系統分成幾個不相聯系的部分。注意：不能使保護失去電源，操作電源盡量用蓄電池帶。
4、對于不太重要的直流負荷及不能轉移的分路，利用“瞬時停電”的方法，查該分路中所帶回路有無接地故障。
5、對于重要的直流負荷，用轉移負荷法，查該分路而帶回路有無接地故障。 查找直流系統接地故障，后隨時與調度聯系，并由二人及以上配合進行，其中一人操作，一人監護并監視表計指示及信號的變化。利用瞬時停電的方法選擇直流接地時，應按照下列順序進行：
① 斷開現場臨時工作電源；
② 斷合事故照明回路；
③ 斷合同信電源；
④ 斷合附屬設備；
⑤ 斷合充電回路；
⑥ 斷合合閘回路；
⑦ 斷合信號回路；
⑧ 斷合操作回路；
⑨ 斷合蓄電池回路；
在進行上述各項檢查選擇后仍未查出故障點，則應考慮同極性兩點接地。當發現接地在某一回路后，有環路的應先解環，再進一步采用取保險及拆端子的辦法，直至找到故障點并消除。
