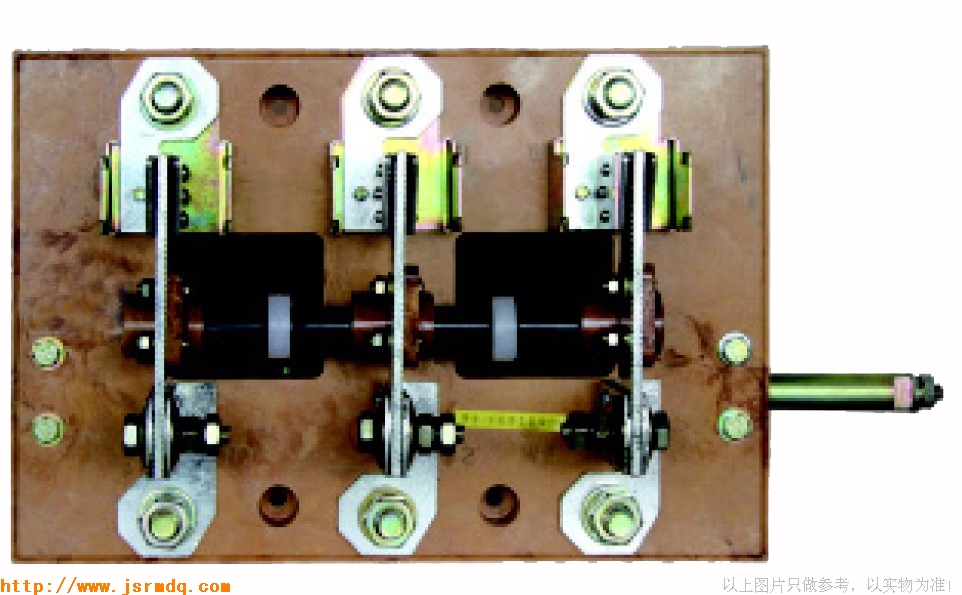

開啟式刀開關HD14

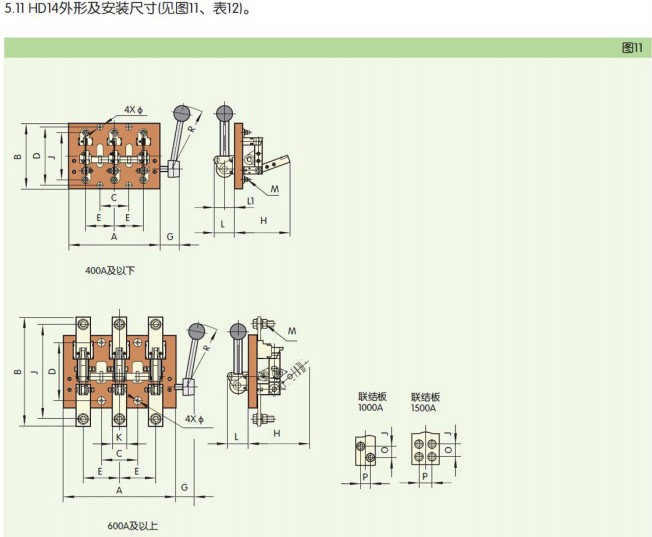

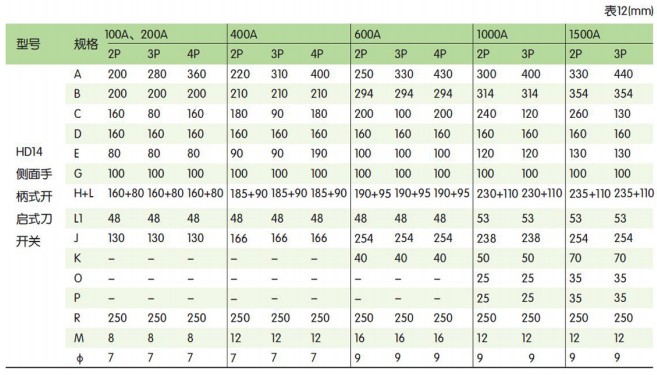

開啟式刀開關HD14 1 適用范圍   HD系列、HS系列開啟式開關及刀形轉換開關（以下簡稱開關）適用于交流50Hz、額定電壓至380V、直流至220V、額定電流至3000A的成套配電裝置中，作為不頻繁地手動接通和分?jǐn)嘟?、直流電路或作隔離開關用。其中： 1.1 中央手柄式的開關主要用于動力站，不切斷帶有電流的電路，作為隔離開關之用。 1.2 側方正面杠桿操作機構式開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝。 1.3 中央正面杠桿操作機構開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。 1.4 側面操作手柄式開關，主要用于動力箱中。 1.5 裝有滅弧室的開關可以切斷適當?shù)碾娏髫?fù)荷，其他系列刀開關只作隔離開關使用。      符合標準：GB14048.3、IEC60947-3。     3 正常工作條件和安裝條件   3.1周圍空氣溫度不高于+40℃，不低于-5℃。 3.2海拔：安裝地點的海拔不超過2000m 。 3.3濕度：    大氣相對濕度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；例20℃時達90%，并考慮到因溫度變化發生在產品表面上的凝露應采取特殊措施。 3.4污染等級：3級。 3.5開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。 刀開關HD14   刀開關HD14適用范圍： 刀開關HD14適用于交流50Hz、額定電壓至380V、直流至220V，刀開關HD14額定電流至3000A的成套配電裝置中，作為不頻繁地手動接通和分?jǐn)嘟?、直流電路或作隔離開關用。   刀開關HD14規格：  刀開關HD14-200/31  刀開關HD14-400/31  刀開關HD14-600/31   刀開關HD14產品符合IEC60947-3 GB14048.3標準。   注：  1.1 中央手柄式的開關主要用于動力站，不切斷帶有電流的電路，作為隔離開關之用。  1.2 側方正面杠桿操作機構式開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩  側安裝。 1.3 中央正面杠桿操作機構開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。  1.4 側面操作手柄式開關，主要用于動力箱中。  1.5 裝有滅弧室的開關可以切斷適當?shù)碾娏髫?fù)荷，其他系列刀開關只作隔離開關使用。   H系列刀開關型號及含義  類組代號：“HD”開啟式刀開關；“HS”刀形轉換開關；  有“BX”表示旋轉式操作型，無“BX”表示杠桿式操作型。  “0”表示不帶滅弧裝置；“1”表示有滅弧裝置；  對于中央手柄式：“8”表示板前接線式；“9”表示板后接線式；無則表示僅一種接線方式，即板前接線。  極數(1、2、3、4)   設計代號  “11”：中央手柄式；  “12”：側方正面杠桿操作機構式；  “13”：中央杠桿操作機構式；  “14”：側面手柄式；
