概述：
TM1E系列電子式塑殼斷路器(以下簡稱斷路器)，其額定絕緣電壓為800V，適用于交50Hz，額定工作電壓400V，額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限、短路瞬時保護功能，能保護線路和電源設備不受損壞。
該斷路器具有體積小、分?jǐn)喔?、飛弧短、抗振動等特點。
斷路器可垂直安裝(即豎裝)，亦可水平安裝(即可橫裝)。
斷路器不可倒進線，即只能1、3、5接電源線，2、4、6接負載線。
斷路器適用于隔離，符號表示為
斷路器符合執行下列標準：
IEC60947-1及GB14048.1總則
IEC60947-2及GB14048.2低壓斷路器及附錄F帶電子過
電流保護斷路器的附加要求
IEC60947-4-1及GB14048.4機電式接觸器和電動機起動器
|
|
主要特點
1.選擇配合：TM1E電子式塑殼斷路器具有三段保護功能，使用類別為B的斷路器與連接在同一電路中的其它短
路保護裝置在短路條件下具有選擇性配合；
2.具有三段保護動作電流、動作時間選擇：用戶可根據負載電流要求對脫扣器進行設置調整；
3.自供電：電子式脫扣器由斷路器自身提供能量，電流信號及脫扣器工作電源來自安裝于斷路器內的電流互感器；
4.具有“預報警”指示：當流過斷路器的實際運行電流達到或超過預報警動作電流Iro時，斷路器面蓋上的“預報
警”發光二極管指示為黃色；
5.具有過載指示；當負載電流超出過載長延時動作電流時，斷路器面蓋上的發光二極管指示為紅色；
6.大電流瞬時脫扣功能：當斷路器閉合時或在運行時，遇短路大電流(≥20Inm),斷路器由電磁脫扣機構直接脫扣；

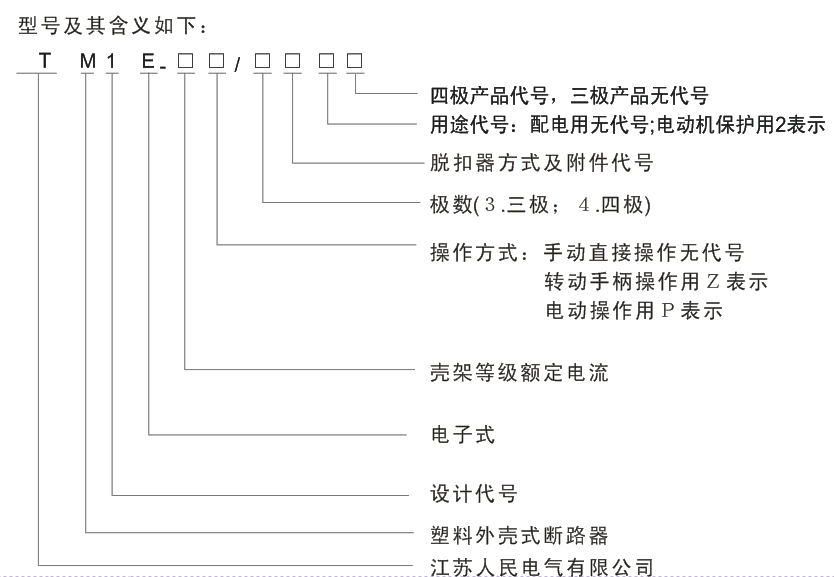

7.安裝具有互換性：外形尺寸與TM1系列塑殼斷路器規格相同。 | 型號及含義
|
安裝條件
1.安裝地點的海拔不超過2000m；
2.周圍介質溫度不高于+40℃和為低于-5℃，且24小時的平均值不超過35℃(特殊訂貨除外)；
3.安裝地點的相對空氣濕度在最高溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施；
4.污染等級為3級；
5.斷路器主電路的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ；
6.斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
7.在沒有雨雪侵襲的地方；
8.斷路器應按產品的使用說明書安裝。
| 產品分類
按產品極數分為三極與四極。四極產品中性極(N極)的型式為：N極過電流保護電流、時間參數100%自動跟蹤
相線整定值，且N極與其它三極一起合分(N極先合后分)；
一按額定電流分：TM1E-100有32、63、100A；
TM1E-225為225A；
TM1E-400為400A；
TM1E-630為630A；
TM1E-800為800A；
TM1E-1250為800A、1000A、1250A；
二、接線方式分為板前接線、板后接線、插入式板前接線、插入式板后接線、抽出式接線五種；
三、按斷路器是否帶附件分帶附件和不帶附件兩種。
附件分內部附件和外部附件：內部附件有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種；
外部附件有轉動手柄操作機構、電動操作機構。 |
