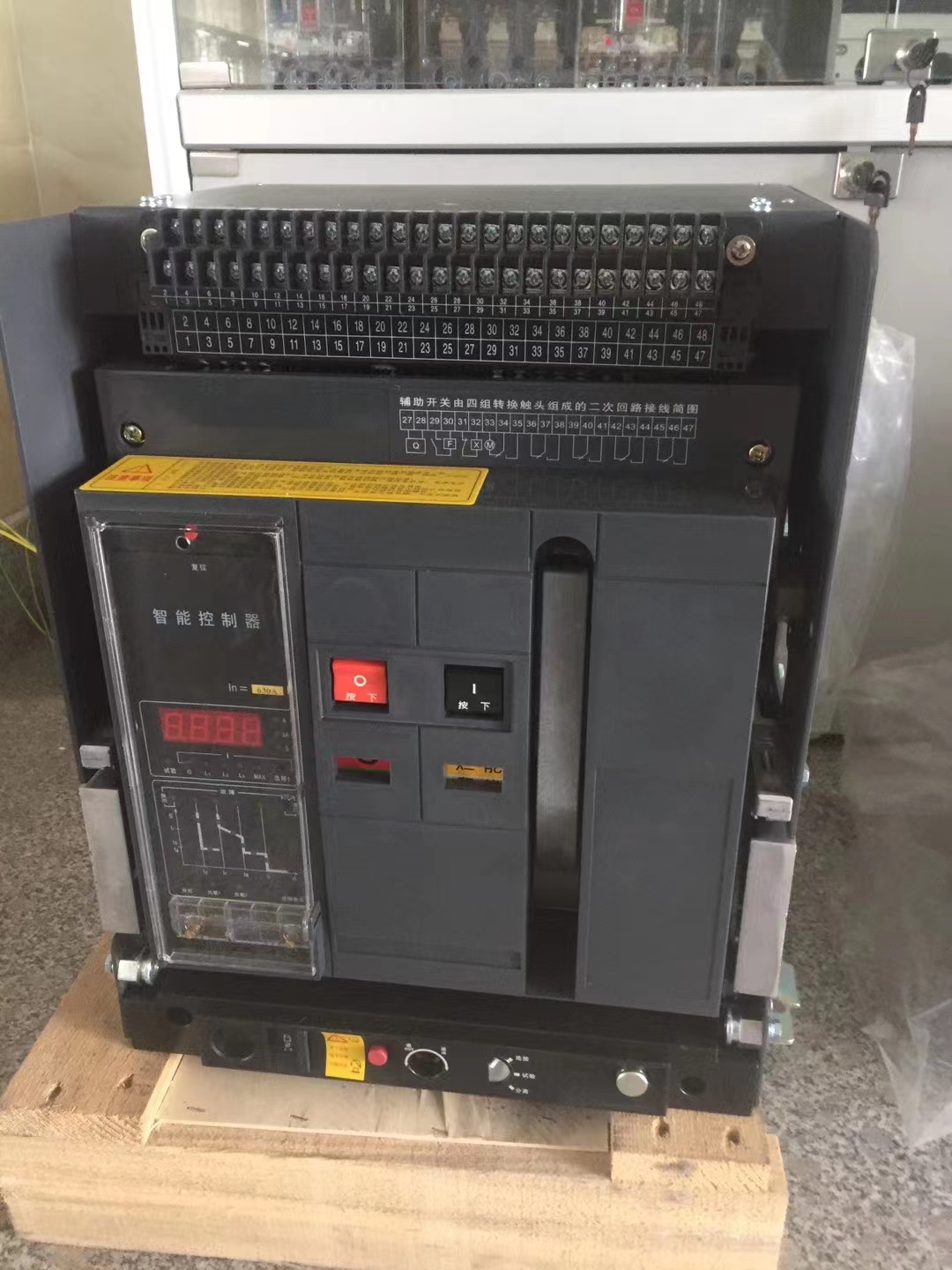

框架斷路器_智能式萬能斷路器TW1-6300

框架斷路器_智能式萬能斷路器TW1-6300 概述：        萬能式斷路器TW1- 6300 (CW1)適用于交流50Hz，額定工作電壓AC690V，額定工作電流至6300A及以下的配電網絡中，萬能式斷路器TW1-6300 (CW1)主要用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害；      該斷路器具有智能化保護功能，選擇性保護精準，能提高供電可靠性，避免不必要的停電。       萬能式斷路器TW1- 6300 (CW1)廣泛應用于電站、工廠、礦山特別是690V和現代高層建筑，特別是智能樓宇中的配電系統，在風力發電、太陽能發電等綠色能源項目中也有廣泛應用。 符合標準：GB14048.2、IEC/EN 60947-2、                  產品分類     萬能式斷路器TW1- 6300 (CW1) 按產品極數分為三極與四極。     萬能式斷路器TW1- 6300 (CW1) 安裝方式分為：固定式、抽入式   萬能式斷路器TW1-6300(CW1)電流規格表：     萬能式斷路器TW1- 6300   4000A   萬能式斷路器TW1-6300    5000A   型號及含義      安裝條件 1.安裝地點的海拔不超過2000m； 2.周圍介質溫度不高于+40℃和為低于-5℃，且24小時的平均值不超過35℃(特殊訂貨除外)； 3.安裝地點的相對空氣濕度在最高溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施； 4.污染等級為3級； 5.斷路器主 電路的安裝類別為IV，當主回路的額定工作電壓小于等于AC400V時，輔助電路安裝類別除了欠壓脫扣器線圈和電子脫扣器用的電源變壓器初級線圈與斷路器 相同外，其余均為II；當主回路的額定工作電壓大于AC400V時，輔助電路西藥用隔離變壓器與主回路隔離，隔離變壓器容量大于等于5KVA，并且控制回 路的最高工作電壓為AC400V，輔助電路安裝類別均為II。 安裝準備 安裝前檢查項目：      可對您的訂貨單是否與本斷路器上的名牌參數一致。  1、額定電流、整定電流：2、主回路電壓；3、安裝方式、操作方式；4、智能控制器電壓、分勵脫扣器電壓、欠壓脫扣器電壓和延時時間、閉合電磁鐵電壓、儲能電動機電壓5、其他特殊訂貨要求。     安裝前講斷路器從包裝箱頂蓋上的拆包順序拆包，從包裝箱固定地板卸下，如為抽屜式斷路器，首先抽出斷路器抽屜座下部的手柄，逆時針轉動手柄，斷路器本體 會慢慢朝抽屜座外滑動，當下部指示導桿指到分離位置，并且手柄已不能旋轉時，抽出手柄，兩只手分別抓住抽屜座上把手，同時用力抽出斷路器本體，到抽不動為 止，將本體移出抽屜座，然后將抽屜座卸下底板，并清理干凈抽屜座內異物。     以500V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度為+20℃至-5℃，相對濕度為50%至70%時，絕緣電阻應不小于20MΩ，否則英烘干。
