小型直流斷路器TX7-63Z/3P
TX7-63Z/3P小型直流斷路器用于直流電壓至750V，額定電流至63A線路起過載和短路保護之用，也可以作為線路的不頻繁操作轉換之用。
小型直流斷路器適用于通訊、光伏系統等直流系統應用場合。
產品符合：
GB 14048.2、IEC 60947-2標準
歐盟RoHS環保要求，獲得CCC、CB認證
小型直流斷路器適用于通訊、光伏系統等直流系統應用場合。
產品符合：
GB 14048.2、IEC 60947-2標準
歐盟RoHS環保要求，獲得CCC、CB認證
用途
TX7-63Z小型直流斷路器主要用于直流額定電壓DC750V及以下，電流以至63A的直流電氣線路及設備的過載和短路保護之用。小型直流斷路器也可以用于太陽能發電系統，工作電壓最高可達DC750V，可迅速分?jǐn)嘀绷髋潆娤到y(tǒng)的故障電流，保護太陽能發電系統中的重要器件-光伏模塊免受直流側反向電流和逆變器故障導致的交流側反饋電流的危害，保證太陽能光伏發電系統的可靠運行。

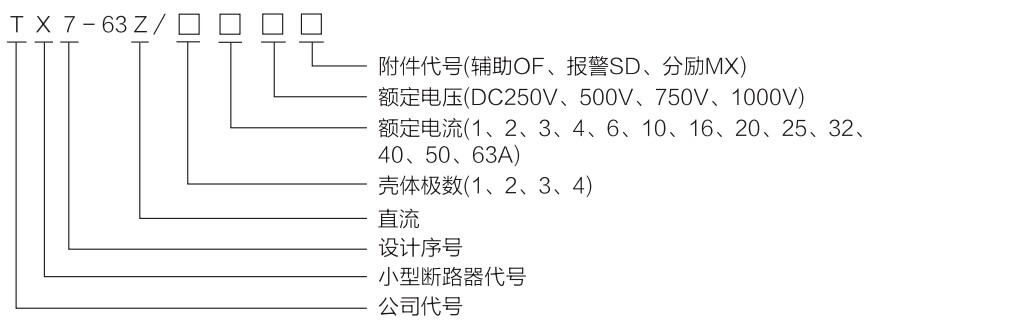

型號及含義
TX7-63Z/3P小型直流斷路器規格參數
小型直流斷路器 TX7-63Z/3P 1A DC750V
小型直流斷路器 TX7-63Z/3P 2A DC750V
小型直流斷路器 TX7-63Z/3P 3A DC750V
小型直流斷路器 TX7-63Z/3P 4A DC750V
小型直流斷路器 TX7-63Z/3P 6A DC750V
小型直流斷路器 TX7-63Z/3P 10A DC750V
小型直流斷路器 TX7-63Z/3P 16A DC750V
小型直流斷路器 TX7-63Z/3P 20A DC750V
小型直流斷路器 TX7-63Z/3P 25A DC750V
小型直流斷路器 TX7-63Z/3P 32A DC750V
小型直流斷路器 TX7-63Z/3P 40A DC750V
小型直流斷路器 TX7-63Z/3P 50A DC750V
小型直流斷路器 TX7-63Z/3P 63A DC750V
TX7-63Z/3P小型直流斷路器工作環境及安裝條件
環境溫度：-35℃～+70℃
空氣相對濕度≤95%
污染等級：2級
小型直流斷路器主要參數及技術性能
1． 按額定電流In:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
2． 殼體按極數分：1P/DC250V、2P/DC500V、3P/DC750V、4P/DC1000V
3． 額定短路能力：6000A
4． 機械電氣壽命
機械壽命不低于20000次
電氣壽命不低于8000次

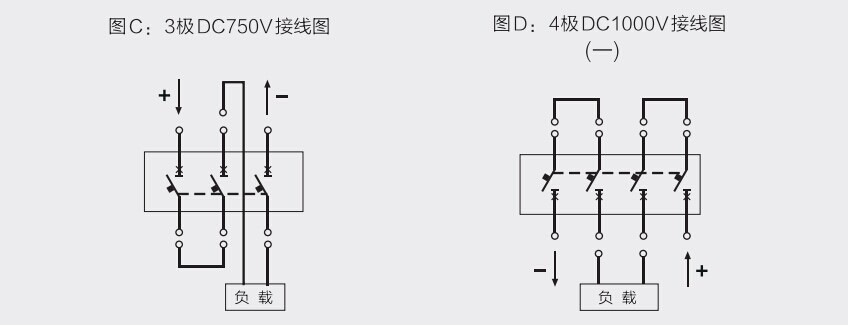

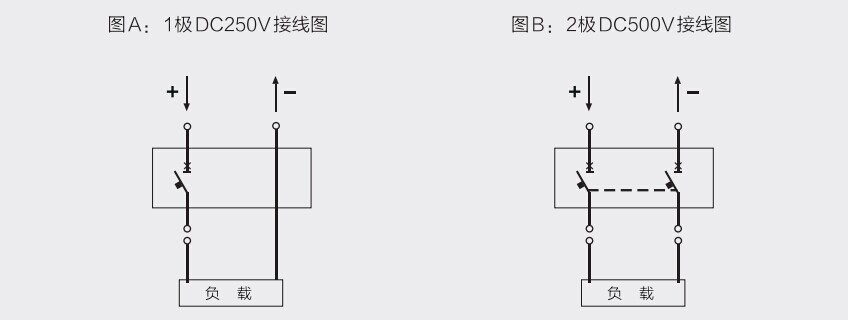

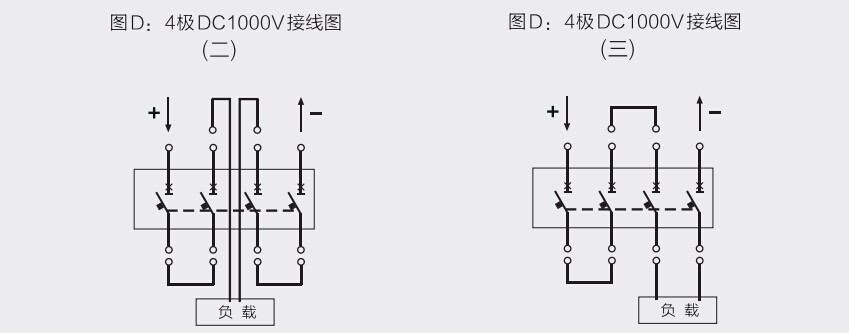

小型直流斷路器接線方式
接線圖說明：
1． 電源正極，電源負極。
2． L+負載正極，L-負載負極。
3． 嚴禁電源正負極反接。
4． 額定電壓：1P：DC250V；2P：DC500V；3P：DC750V；4P：DC1000V
TX7-63Z小型直流斷路器產品特點
1． 分?jǐn)嗄芰?yōu)良；
2． 導線和匯流排雙重接線功能；
3． 快速閉合，壽命長；
4． 安裝、拆卸便捷；
5． 觸頭通斷指示，安全性更高；
6． 綠色環保節能；

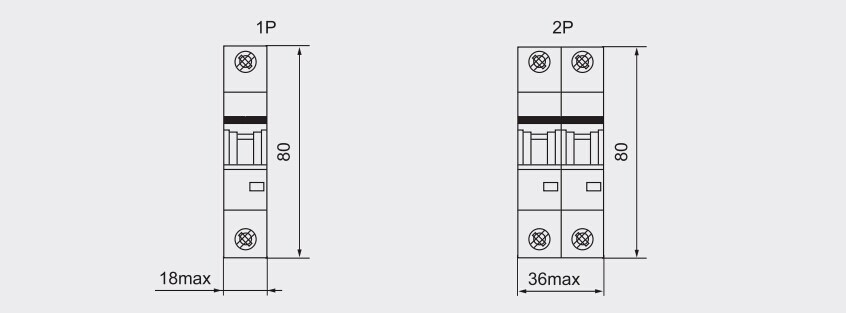

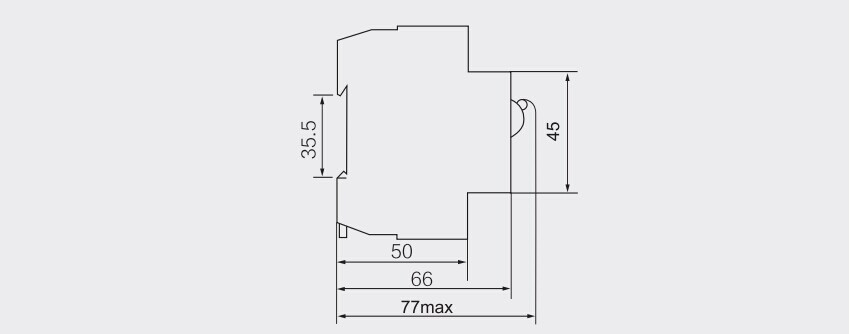

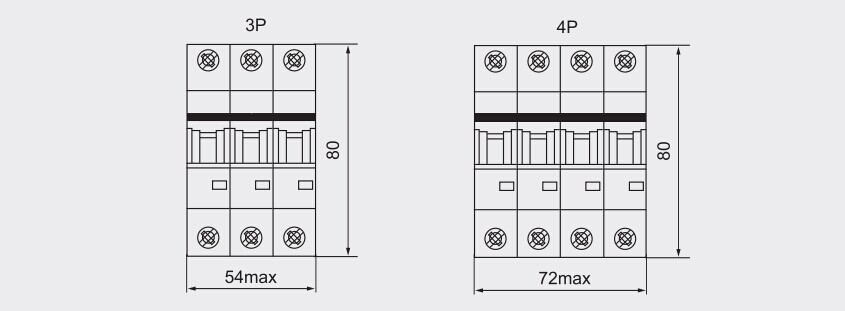

小型直流斷路器外形及安裝尺寸
訂貨須知
產品型號和名稱，TX7-63Z小型直流斷路器；
瞬時脫扣型式和額定電流，如C20；
額定電壓，如DC750V；
訂貨數量，如500臺；
訂貨舉例：TX7-63Z/3P 20A DC750V 500臺
