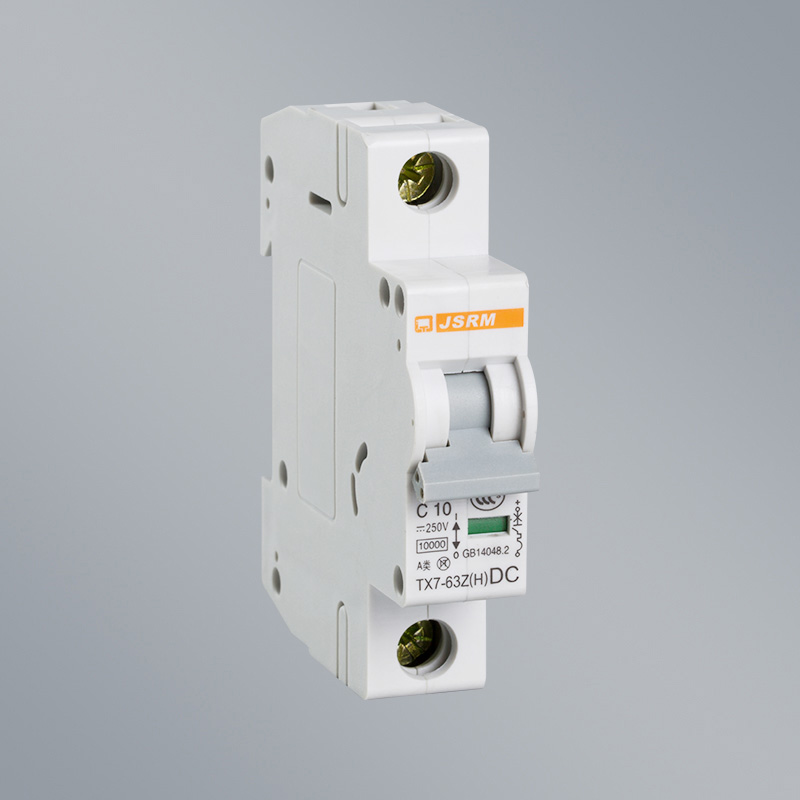

TX7-63Z/1P小型直流斷路器_光伏小型直流斷路器

TX7-63Z小型直流斷路器用于直流電壓至250V，額定電流至63A線路起過載和短路保護之用，也可以作為線路的不頻繁操作轉換之用。 小型直流斷路器適用于通訊、光伏系統等直流系統應用場合。產品符合：GB 14048.2、IEC 60947-2標準符合歐盟RoHS環保要求，小型直流斷路器通過了CCC、CB等認證
TX7-63Z/1P小型直流斷器用途
TX7-63Z/1P小型直流斷路器主要用于直流額定電壓DC250V及以下，電流以至63A的直流電氣線路及設備的過載和短路保護之用。小型直流斷路器也可以用于太陽能發電系統，工作電壓最高可達DC250V，可迅速分斷直流配電系統的故障電流，保護太陽能發電系統中的重要器件-光伏模塊免受直流側反向電流和逆變器故障導致的交流側反饋電流的危害，保證太陽能光伏發電系統的可靠運行。
TX7-63Z/1P小型直流斷路器規格參數
小型直流斷路器 TX7-63Z/1P 1A DC250V
小型直流斷路器 TX7-63Z/1P 2A DC250V
小型直流斷路器 TX7-63Z/1P 3A DC250V
小型直流斷路器 TX7-63Z/1P 4A DC250V
小型直流斷路器 TX7-63Z/1P 6A DC250V
小型直流斷路器 TX7-63Z/1P 10A DC250V
小型直流斷路器 TX7-63Z/1P 16A DC250V
小型直流斷路器 TX7-63Z/1P 20A DC250V
小型直流斷路器 TX7-63Z/1P 25A DC250V
小型直流斷路器 TX7-63Z/1P 32A DC250V
小型直流斷路器 TX7-63Z/1P 40A DC250V
小型直流斷路器 TX7-63Z/1P 50A DC250V
小型直流斷路器 TX7-63Z/1P 63A DC250V
TX7-63Z/1P小型直流斷路器工作環境及安裝條件
環境溫度：-35℃～+70℃
空氣相對濕度≤95%
污染等級：2級
小型直流斷路器主要參數及技術性能
1． 按額定電流In:1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A

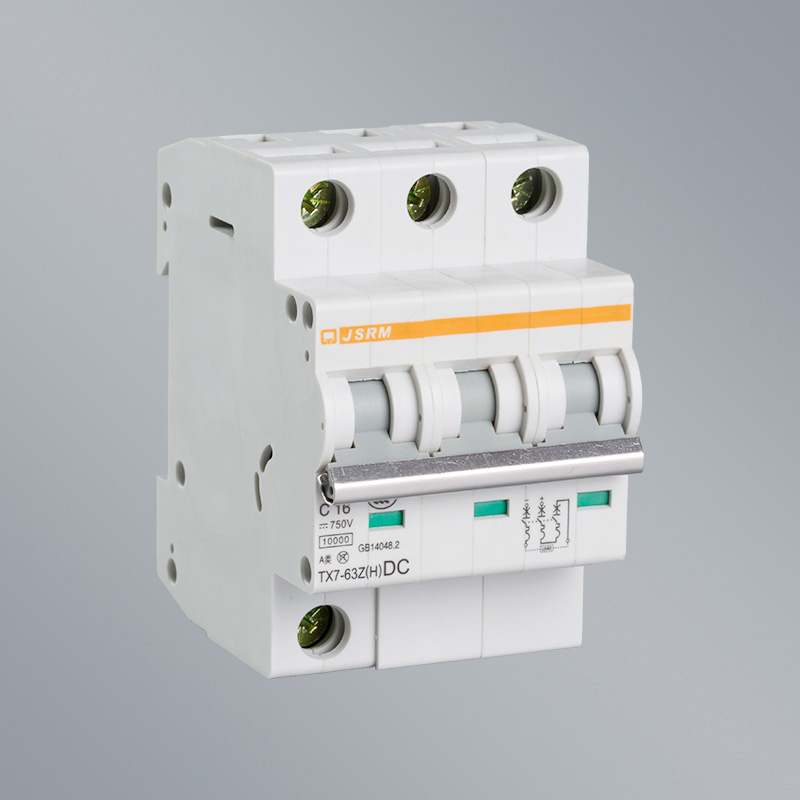

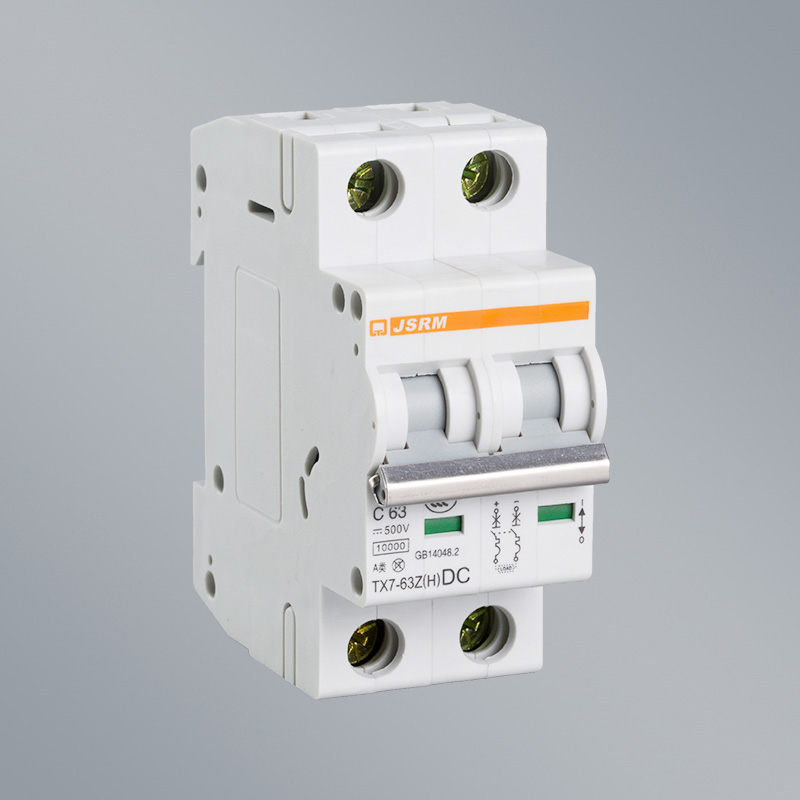

2． 殼體按極數分：1P/DC250V、2P/DC500V、3P/DC750V、4P/DC1000V
3． 額定短路能力：6000A
4． 機械電氣壽命
機械壽命不低于20000次
電氣壽命不低于8000次
接線圖說明：1． 電源正極，電源負極。2． L+負載正極，L-負載負極。3． 嚴禁電源正負極反接。4． 額定電壓：1P：DC250V；2P：DC500V；3P：DC750V；4P：DC1000VTX7-63Z小型直流斷路器產品特點1． 分斷能力優良；2． 導線和匯流排雙重接線功能；3． 快速閉合，壽命長；4． 安裝、拆卸便捷；5． 觸頭通斷指示，安全性更高；6． 綠色環保節能；訂貨須知產品型號和名稱，TX7-63Z小型直流斷路器；瞬時脫扣型式和額定電流，如C20；額定電壓，如DC250V；訂貨數量，如500臺；訂貨舉例：TX7-63Z/1P 20A DC250V 500臺小型直流斷路器系列產品：小型直流斷路器TX7-63Z/1P 1-63A DC250V 小型直流斷路器TX7-63Z/2P 1-63A DC500V小型直流斷路器TX7-63Z/3P 1-63A DC750V小型直流斷路器TX7-63Z/4P 1-63A DC1000V塑料外殼式直流斷路器系列產品：塑料外殼式直流斷路器TM1Z-100/2P 16-100A DC500V塑料外殼式直流斷路器TM1Z-100/3P 16-100A DC750V塑料外殼式直流斷路器TM1Z-100/4P 16-100A DC1000V塑料外殼式直流斷路器TM1Z-250/2P 100-250A DC500V塑料外殼式直流斷路器TM1Z-250/3P 100-250A DC750V塑料外殼式直流斷路器TM1Z-250/4P 100-250A DC1000V塑料外殼式直流斷路器TM1Z-400/3P 225-400A DC750V塑料外殼式直流斷路器TM1Z-400/4P 225-400A DC1000V塑料外殼式直流斷路器TM1Z-630/3P 400-630A DC750V塑料外殼式直流斷路器TM1Z-630/4P 400-630A DC1000V塑料外殼式直流斷路器TM1Z-800/3P 630-800A DC750V塑料外殼式直流斷路器TM1Z-800/4P 630-800A DC1000V直流熔斷器（光伏專用）系列產品：直流熔斷器TRD-Z 1-30A DC1000V直流電涌保護器系列產品：直流電涌保護器TSPD-C40 DC48V直流電涌保護器TSPD-C40 DC220V直流電涌保護器TSPD-C40 DC500V直流電涌保護器TSPD-C40 DC600V直流電涌保護器TSPD-C40 DC800V直流電涌保護器TSPD-C40 DC1000V |
