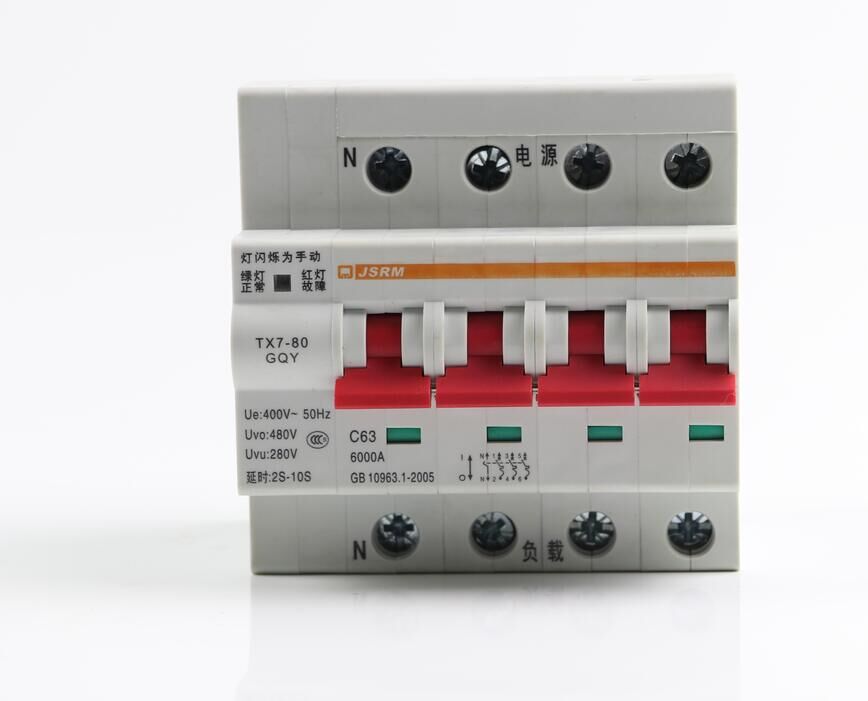

80A4P小型自動重合閘斷路器

小型自動重合閘斷路器適用范圍：

   TX7-80GQY小型自動重合閘斷路器適用于分布式光伏并網用電，對光伏電測的電壓進行檢測并判斷，當光伏測的電壓出現過壓或欠壓時自動延時分閘，電壓正常時自動合閘，失壓時斷路器自動延時跳閘，斷路器絕緣電壓500V，適用交流50HZ，額定工作電壓230V/400V，額定電流80A以下的線路中。

產品符合以下標準：GB10963.1 ,GB14048.1 ,GB14048.2 ,GB/T19334 ,GB/T21706

小型自動重合閘斷路器產品特點：

超小體積：小型自動重合閘斷路器控制部分采用單模數設計，寬度僅18MM；

功能強大：小型自動重合閘斷路器過壓自動合閘，欠壓自動分閘，失壓自動分閘，電源電壓正常時自動合閘；具有快速脫口功能；

小型自動重合閘斷路器動作迅速：操作機構對斷路器的合閘時間小于2S，分閘速度小于0.6S；

性能可靠：機械壽命高達20000次，相較國內外產品提供一倍以上；

高安全性：分?jǐn)嗄芰Ω哂?/span>6KA;

傳動可靠：小型自動重合閘斷路器采用內軸傳動，有效保證4P及以上斷路器可靠同步合閘；

兼容性好：小型自動重合閘斷路器外形及安裝符合模數化終端組合電器標準，導軌式安裝，互換方便；

節能環保：小型自動重合閘斷路器功耗低；全部采用環保材料，符合ROHS要求；

小型自動重合閘斷路器適應性強：適用-40℃-70攝氏度。

小型自動重合閘斷路器產品結構與工作原理

小型自動重合閘斷路器控制部分的電路采用高速CPU，控制電路通過檢測光伏側的電源電壓是否正常來控制分合閘機構對斷路器進行分合操作，小型自動重合閘斷路器控制電路對數字信息具有很強的處理能力，控制部分的機構采用電機和齒輪組合機構，通過齒輪機構帶動斷路器內軸，實現斷路器的分合閘控制，小型自動重合閘斷路器具有高可靠性和長使用壽命。

小型自動重合閘斷路器控制功能特點：

小型自動重合閘斷路器控制模式分全自動控制方式和半自動控制方式，即“自動”方式和“手動”方式，可通過斷路器面板上的模式開關進行設置；

“自動”方式：電源電壓、欠壓、失壓時自動分閘，電源正常時自動合閘；

“手動”方式：電源電壓、欠壓時自動分閘，電源失壓時不自動分閘，電源正常時不自動合閘；

小型自動重合閘斷路器控制電路的電源采用內取電，無需用戶外接電源，直接從斷路器內部的相線和零線取電；

小型自動重合閘斷路器進線端左側接L，右側接N；三相四線小型自動重合閘斷路器進線端從左到右依次為1,3,5，N，即產品的右側接零線，斷路器的控制單元在產品的左側；

小型自動重合閘斷路器正面沒有彩色電源故障指示燈，對電源側出現過壓、欠壓、以及缺相（限三相四線用小型自動重合閘斷路器）顯示不同的指示顏色，以識別當前光伏側電源電壓的狀態。

注：因產品技術不斷改進，江蘇人民電氣有限公司所有數據以公司較新數據確認為準，如需請與公司市場部聯系. 0577-62626628,QQ: 1730802112
