TX7-63小型斷路器接線及安裝尺寸
一、適用范圍
TX7-63小型斷路器適用于交流50/60Hz額定電壓230/400V，額定電流至63A線路中作過載和短路保護之用，也可以在正常情況下作為線路的不頻繁操作轉換系統之用。
斷路器適用于工業、商業、高層和民用住拆等各種場所。
符合標準：GB 10963.1、IEC 60898-1，并獲得CCC、CE、VDE、SEMKO等認證。
二、型號及含義
三、主要參數及技術技能
（1）主要規格
按額定電流分：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
按瞬時脫扣器的形式分：B型（3-5）ln、C型（5-10）ln、D型（10-14）ln；
按級數分：1.單級斷路器；
2.帶兩個保護級的斷路器；
3.帶三個保護級的斷路器
4.帶四個保護級的斷路器
（2）主要技術參數
（3）額定短路能力（見表1）
（4）機械電氣壽命（見表2）

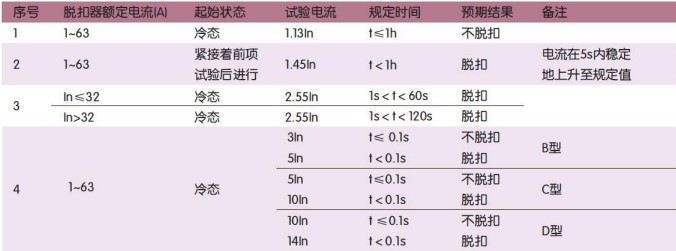

（5）過電流保護特性在30℃-35℃下（見表3）
（6）接線：使用25m㎡一下導線連接（見表4），接線方法用螺釘亞金接線，扭矩為2N.m
（7）脫扣特征曲線
（8）斷路器的每級功耗（見表5）
四、結構特點
1.額定短路分?jǐn)嗄芰Ω撸款~定電流等級均可達到6kA。
2.雙重接線功能，出線端可方便的連接標準匯流排和軟硬導線，進線端可連接軟硬導線。
3.帶指觸防護組合型接線端子及紅綠安全指示，安全性更高。
4.帶儲能式機構操作、觸點快速閉合，克服了引人力操作手柄速度快慢帶來的不利影響，大大提高了產品的使用壽命。
5.產品可配合多種模塊化的附件使用，如：S9、V9、XF9、XF9J。
6.課題和部分功能件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成。
7.適用工作條件和工作環境：
8.環境溫度：環境溫度-25℃~+60℃，當環境溫度不是基準的30℃時，參照表6的系數修正
9.海拔高度：安裝地點的海拔不超過2000m。
10.安裝方式：采用TH35-7.5型鋼安裝軌安裝。
11.具有隔離功能

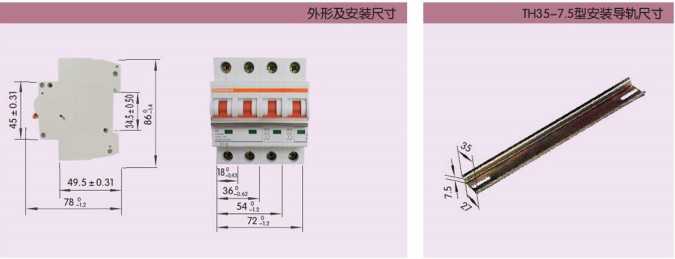

五、外形及安裝尺寸
