TX47-32小型斷路器技術參數
一、適用范圍
TX47-32小型斷路器主要使用于交流50Hz或60Hz，額定電壓為230V，額定電流至32A的線路中作過載、短路保護，同時也可以在正常情況下作為線路的不頻繁轉換之用，尤其適用于住宅的照明配電系統。
符合標準：GB 109631.1、IEC 60898-1.
二、型號及含義
三、主要參數及技術技能
1.分類：
按額定電流分：6A、10A 、16A、20A、25A、32A；
按級數為帶一個保護級的二級斷路器（1P+N）；
瞬時脫扣器的型式為C型（5ln-10ln）。
2.主要技術參數及指示：
a、時間-電流動作特性（見表1）；
b、運行短路能力：4500A；
c、機械電氣壽命：4000次
3.接線：斷路器使用時參照表2選取銅導線截面積
四、結構特點
1.產品體積小，結構緊湊，18mm寬度內擁有1p+N兩級，是DZ47兩級產品體積的一半。價格比優于同類產品。
2.產品課題和部分功能件均采用高阻燃、耐高溫、耐沖擊塑料制成。
3.產品直接帶零線安裝、避免零線接線錯誤潛在的觸電危險。
4.產品采用導軌安裝，方便省時。

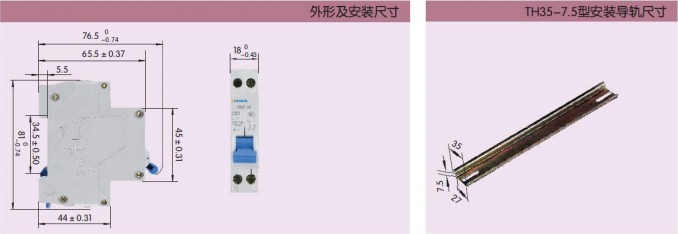

五、外形及安裝尺寸
TX47-32小型斷路器主要使用于交流50Hz或60Hz，額定電壓為230V，額定電流至32A的線路中作過載、短路保護，同時也可以在正常情況下作為線路的不頻繁轉換之用，尤其適用于住宅的照明配電系統。
符合標準：GB 109631.1、IEC 60898-1.
二、型號及含義
三、主要參數及技術技能
1.分類：
按額定電流分：6A、10A 、16A、20A、25A、32A；
按級數為帶一個保護級的二級斷路器（1P+N）；
瞬時脫扣器的型式為C型（5ln-10ln）。
2.主要技術參數及指示：
a、時間-電流動作特性（見表1）；
b、運行短路能力：4500A；
c、機械電氣壽命：4000次
3.接線：斷路器使用時參照表2選取銅導線截面積
四、結構特點
1.產品體積小，結構緊湊，18mm寬度內擁有1p+N兩級，是DZ47兩級產品體積的一半。價格比優于同類產品。
2.產品課題和部分功能件均采用高阻燃、耐高溫、耐沖擊塑料制成。
3.產品直接帶零線安裝、避免零線接線錯誤潛在的觸電危險。
4.產品采用導軌安裝，方便省時。
五、外形及安裝尺寸
