淺談塑殼斷路器那點事兒
淺談塑殼斷路器那點事兒
塑料外殼式斷路器（以下簡稱塑殼斷路器）主要用于交流50Hz，額定電流16A至630A，額定絕緣電壓至500V，額定工作電壓400V及以下的配電網絡中，就要用來分配電能及作為線路及電氣設備的過載，短路和欠電壓保護。在一般情況下，塑殼斷路器也可作為線路的不頻繁轉換之用，400A殼架等級以下的塑殼斷路器也可作為保護電動機和電動機的不頻繁起動之用。而塑殼斷路器的操作方式一般分為三種：1.手柄操作2.電動操作并表示為CD；3.轉動操作表示為CS；

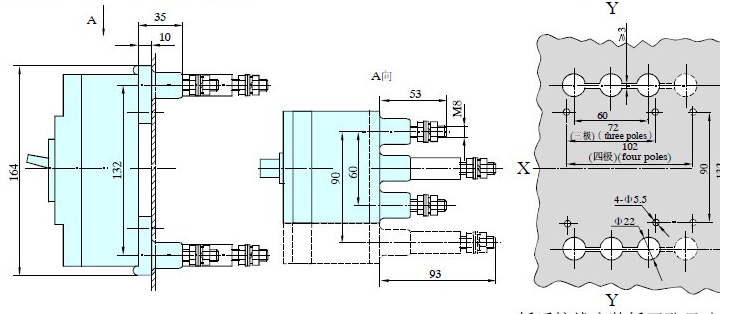

塑殼斷路器安裝時注意事項及安裝尺寸
（1）板前接線時，選用對應截面積導線，剝?nèi)ミm量長度絕緣外層，插入線箍的孔內，將線箍的外包層壓緊，包牢導線。然后，將線箍的連接孔與斷路器接線端用螺釘緊固。連接銅排時，應先把接線板固定在斷路器上后，再與銅排固定。板后接線要嚴格按照說明書投注的要求固定在接線板上。
（2）安裝前腰核對銘牌上的參數與實際需要是否相符，將斷路器垂直固定在安裝板上。
（3）斷路器在投運前，要仔細檢查固定連接部分是否牢固，并保證操作機構處于靈活狀態。
（4）斷路器出廠時已確定準確，使用中吧可隨意調節。線路發生過載或短路故障斷路器動作后，應先排除故障，再進行合閘操作。
（5）斷路器在使用期間應進行周期性檢查，要定期對傳動部分加潤滑油，同時清除外殼灰塵，消除滅弧室內壁和側片上的金屬顆粒及黑煙灰。
板前接線（三極、四極）
板后接線（三極、四極）
